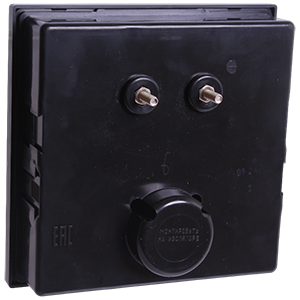

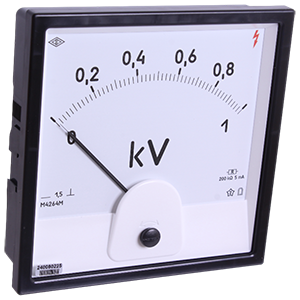

М4264М-1,5-(1...15кВ) киловольтметр

Предназначены для измерения напряжения в электрических цепях постоянного тока. Представляют собой щитовые приборы магнитоэлектрической системы с внутрирамочным магнитом. Принцип действия приборов основан на взаимодействии магнитного поля постоянного магнита с электрическим током, проходящим по обмотке рамки прибора. Измерительный механизм прибора состоит из магнитной системы (обойма, магнитопровод), отсчетного устройства (шкала, указатель) и подвижной части на кернах. Приборы изготавливаются с равномерной шкалой длиной 94мм с нулевой отметкой на краю или внутри диапазона измерений. Корпусные детали выполнены из пластмассы и защищают измерительный механизм от загрязнений, повреждений и попадания внутрь приборов пыли и брызг. Степень защиты со стороны передней панели: IP54. Класс точности: 1,5. Стандартные варианты пределов измерения: 1кВ, 1,5кВ, 3кВ, 10кВ, 15кВ. Нормальное положение приборов: вертикальное или горизонтальное. Способ включения: с внешним добавочным сопротивлением с номинальным током 5мA. Габаритные размеры: 120х120х50мм. Масса: 0,35 кг. Норма средней наработки до отказа: 50000ч. Средний срок службы: 12 лет. Межповерочный интервал: 2 года.
