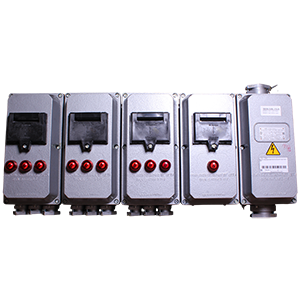

ЩОВ-310Б-УХЛ1 щиток осветительный взрывозащищенный

Предназначен для распределения переменного тока напряжением ~400В/50Гц и постоянного тока напряжением =230В в стационарных осветительных сетях и их защиты во взрывоопасных зонах. Может применяться на предприятиях химической, нефтеперерабатывающей, газовой и других отраслей промышленности на объектах, где возможно образование взрывоопасных смесей газов и паров с воздухом категорий IIA, IIB и групп Т1...Т4. Щитки серии ЩОВ выполнены на модульной основе и представляют собой наборную конструкцию, собираемую из базовых модулей в различных сочетаниях на количество отходящих линий 3, 6, 9 и 12. Базовые модули: присоединительный модуль, модуль разъединителя, линейный модуль с одним трехполюсным автоматическим выключателем, линейный модуль с тремя однополюсными автоматическими выключателями. В линейных модулях и модуле разъединителя установлены световые индикаторы красного цвета типа ИС-К2-230, сигнализирующие о включенном состоянии автоматических выключателей. Маркировка взрывозащиты: 1ExdbеbIIВТ4GbХ. Степень защиты: IP65. Структура обозначения: Тип изделия (ЩОВ - щиток осветительный взрывозащищенный); Код номинала трехполюсного автоматического выключателя в модуле разъединителя (5 - выключатель на номинальный ток 25А, не указано - выключатель на номинальный ток 63А); Количество линейных модулей однополюсных автоматических выключателей с тремя выключателями в каждом (0, 1, 2, 3, 4); Код наличия модуля разъединителя (0 - без разъединителя, 1 - с разъединителем); Код вида присоединительного модуля (0 - с клеммником для жил сечением 10...35мм2, 1 - с блоком зажимов для жил сечением 35...95мм2); Код модернизации изделия (Б); Климатическое исполнение и категория размещения (УХЛ1, Т1).
