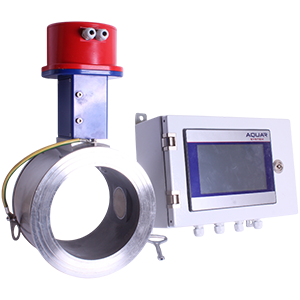

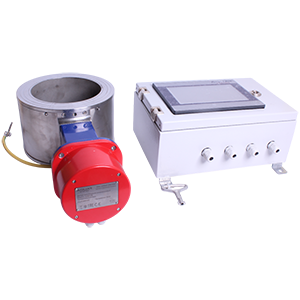

А444 датчик концентрации бумажной массы микроволновый (Ду150)

Предназначен для непрерывного контроля концентрации целлюлозных и макулатурных волокон в технологических потоках. Принцип действия заключается в прецизионном измерении диэлектрической проницаемости водной суспензии в микроволновом диапазоне частот. Датчик А444 позволяет измерять концентрацию независимо от скорости потока, длины волокон, степени помола, цветности и типа бумажной массы, и требует минимального обслуживания после установки. Конструктивно состоит из измерительного блока, устанавливаемого на трубопроводе, и блока индикации А444i. В измерительном блоке находятся излучатель и приемник микроволнового излучения, датчики температуры и проводимости бумажной массы, а также электронный микропроцессорный модуль, измеряющий диэлектрическую проницаемость массы с учетом температуры и проводимости и вычисляющий концентрацию. Измерительный блок формирует токовый сигнал, пропорциональный концентрации, передаваемый на блок индикации. Блок индикации отображает измеренную концентрацию, температуру и проводимость в цифровом и графическом виде, хранит архив показаний за все время работы. Допустимая длина кабеля между измерительным блоком и блоком индикации: до 100м. Тип монтажа измерительного блока: межфланцевый. Диапазон измерения концентрации: 0...16%. Погрешность измерения концентрации: ±0,02%. Повторяемость измерений: ±0,01%. Температура контролируемой среды: +5...+65ºC. Давление контролируемой среды: 1,5...6бар. Проводимость контролируемой среды: 0...12мСм/см. Температура окружающей среды для блока индикации: 0...+50ºC. Степень защиты: IP65. Коммуникационный протокол: RS485. Аналоговый выходной сигнал концентрации: 0-20мА, 4-20мА, 0-24мА. Напряжение питания: блока индикации - ~100...240В/50Гц, измерительного блока - =24В.
