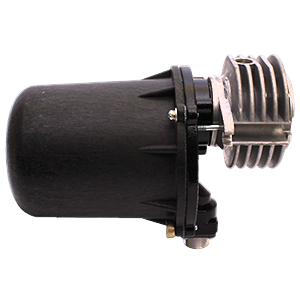

ФДЧ фотодатчик низкочастотный

Предназначены для контроля наличия пламени в горелочных устройствах в составе схем автоматического розжига и контроля топочных устройств котлов и печей в сочетании с приборами Ф34.2 или Ф34.3. Осуществляют преобразование низкочатотных пульсаций видимого и инфракрасного излучения пламени в электрический сигнал напряжения постоянного тока. Конструктивно состоит из корпуса и основания, скрепленных между собой винтами. На основании крепится плата с элементами электронной схемы. Чувствительный элемент защищен от загрязнения стеком с уплотнителными прокладками. Для защиты датчика от перегрева имеется патрубок со штуцером, вмонтированные в радиатор, через которые подается охлаждающий воздух. Датчик рассчитан для монтажа на визирной трубе горелочного устройства при помощи двух болтов М6. Электрический кабель подключается через штепсельный разъем. Напряжение питания: =27В. Входной сигнал: низкочастотная пульсация света частотой 6..12Гц с длиной волны 0,5...3мкм. Выходной сигнал: -10...0В постоянного тока. Габаритные размеры: 205х128х190мм. Масса: 1,4кг.
