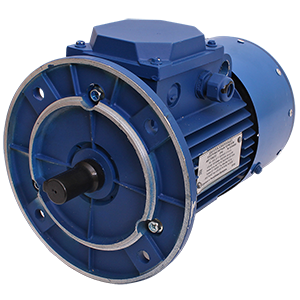

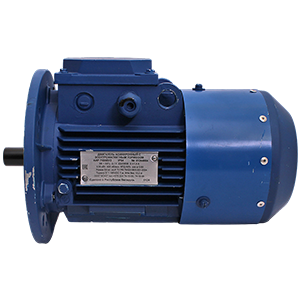

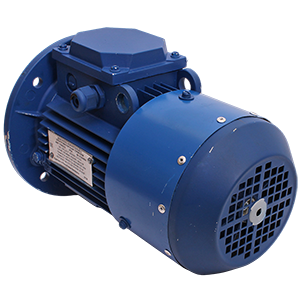

Предназначен для привода механизмов, требующих фиксированного останова за регламентированное время после отключения от сети. Изготовлен в соответствии с ТУ РБ 790201863.001-2004. Оснащен дисковым тормозом, включаемым пружинами и отпускаемым электромагнитом. В состоянии покоя электродвигатель заторможен: нажим пружин на якорь блокирует тормозной диск и создает тормозной момент. Отпуск тормоза происходит при подаче постоянного напряжения на катушку электромагнита, притягивающего якорь и отпускающего тормозной диск и вал в свободное вращение. Тормоз устанавливается на задний щит электродвигателя (со стороны вентилятора), подключается к независимому источнику питания либо включается параллельно с фазной обмоткой статора через выпрямитель, размещенный в клеммной коробке двигателя. Высота оси вращения: 71мм. Установочный размер по длине станины: В. Число полюсов: 6. Монтажное исполнение: IM3081 (с передним фланцем). Рабочая частота: 50Гц. Напряжение: ~220/380В. Схема подключения обмоток статора: Y (380В) или Δ (220В). Мощность двигателя: 0,55кВт. Частота вращения: 920об/мин. КПД: 69%. Тип тормоза: Э71. Тормозной момент: 8Н*м. Напряжение тормоза: =180В. Климатическое исполнение двигателя: УХЛ1. Степень защиты: IP54.
