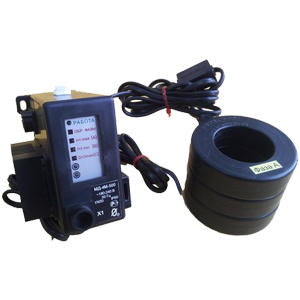

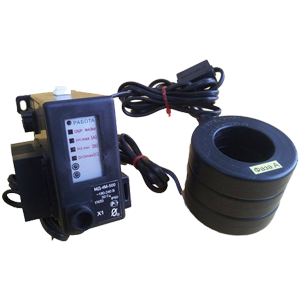

МД-4М-1250 монитор двигателя

Предназначен для осуществления непрерывного наблюдения за работой электродвигателя, регистрации режимов и событий, накопления статистических данных о работе электродвигателей и агрегатов на их основе. обеспечивает защитное отключение электродвигателя при возникновении аварийных режимов работы. Дополнительно обладает функцией накопления и записи истории работы электроустановки на внешнюю карту памяти формата MicroSD. Устанавливается в цепях питания трехфазных электродвигателей переменного тока промышленной частоты 50 Гц напряжением 230 В. Обеспечивает функции защиты следующих видов: трехуровневую защиту по перегрузке по току с раздельной регулировкой выдержки времени на отключение по каждому уровню; защиту от недогрузки по току; защиту от неполнофазного режима работы; защиту от превышения допустимого дисбаланса токов; защиту от однофазных замыканий на землю; защиту от частых пусков. Номинал: 1250. Номинальный ток электродвигателя: 200-800 A. Пределы контролируемых токов: 200-10000 А. Пределы контролируемых токов нулевой последовательности 3*Io: 50-40000 А. Пределы регулирования режимных уставок по току отсечки Iо: 0-9950 А, шаг 50 А. Пределы регулирования режимных уставок по току максимальной защиты Imax: 0-2500 А, шаг 10 А. Пределы регулирования режимных уставок по току перегрузки Inom, недогрузки Imin, дисбалансу токов Dmax и току предупредительной сигнализации Iпс: 0-1250 А, шаг 5 А. Пределы регулирования режимных уставок по току замыкания на землю Iзз: 50-1250 А, шаг 5 А. Напряжение питания: 180-250 В частотой (50 ± 2) Гц. Потребляемая мощность: не более 2 Вт. Климатическое исполнение: УХЛ3. Степень защиты корпуса: IP60. Габаритные размеры: не более 70х80х105 мм. Длина кабеля от корпуса монитора до датчиков тока: 1100 ± 100 мм (с возможностью наращивания потребителем до 20 м). Габаритные размеры датчиков тока (внутренний x внешний диаметр x высота): 65x112x22 мм. Масса: не более 1.3 кг. Срок службы: 8 лет. Выпускается по ТУ 3425-009-79200647-2009.
