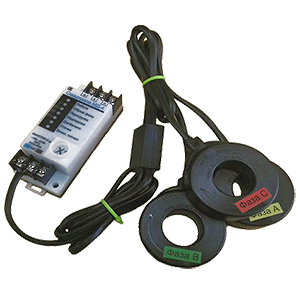

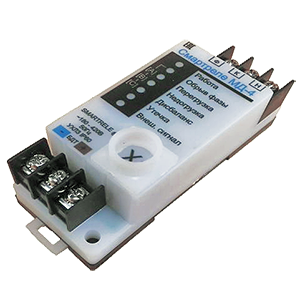

Смартреле-МД-4-50 реле защиты и мониторинга

Предназначено для установки в цепях питания трехфазных электродвигателей переменного тока промышленной частоты 50 Гц напряжением 220/380 В для их защиты от аварийных режимов работы. При косвенном подключении через трансформаторы тока реле может использоваться в электролиниях на любое напряжение. Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа (режим программируется потребителем), включаемого в цепь исполнительного контактора или автоматического выключателя. Обеспечивает функции защиты следующих видов: трехуровневую защиту по перегрузке по току с раздельной регулировкой выдержки времени на отключение по каждому уровню; защиту от недогрузки по току; защиту от неполнофазного режима работы; защиту от превышения допустимого дисбаланса токов; защиту от однофазных замыканий на землю; защиту от частых пусков; предпусковой контроль изоляции. Выпускается по ТУ 3425-001-79200647-2014. Климатическое исполнение: УХЛ3. Рабочая температура: -40...+40 °С. Степень защиты: IP60. Питание реле осуществляется от сети переменного тока напряжением в пределах от 180 до 420 В частотой (50 ± 2) Гц. Потребляемая мощность, не более: 1 Вт. Пределы контролируемых токов: от 0 до 400 А. Пределы регулирования режимных уставок по току отсечки Iо: от 0 до 400 А, шаг 2 А.  Пределы регулирования режимных уставок по току максимальной защиты Imax: от 0 до 100 А, шаг 0.4 А. Пределы регулирования режимных уставок по току перегрузки Inom, недогрузки Imin, дисбалансу токов Dmax и току предупредительной сигнализации Iпс: от 4 до 50 А.
