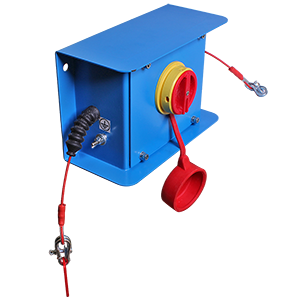

Предназначены для экстренного прекращения пуска или экстренной остановки работающих конвейерных приводов с любого места технологических линий конвейерного транспорта. Примененяются в системах управления и автоматизации ленточных и скребковых конвейеров. Обеспечивают остановку конвейера при натяжении троса в случае возникновения аварийной ситуации. Функции: местное управление c помощью ручки на передней панели; дистанционное управление через тяговый трос по двум независимым плечам; фиксация отключенного положения после срабатывания; механическая блокировка ручки управления в отключенном положении при помощи карабина; определение адреса сработавшего датчика (опционально, при при подключении к устройству УКК «Адрес»). Датчики не требуют электропитания. Коммутируемое напряжение: ~5...250В, = 12...24В. Максимальный коммутируемый ток: ~5А, =3А. Степень защиты: IP66. Электроподключение: клеммник. Кабельный ввод: проходной, М20, 4...14мм. Габаритные размеры: 264х127,5х194мм. Вес: 4,3кг. В обозначении указывается: Модификация (ДЭК-3М - обеспечивает контроль натяжения троса, положения ручки управления); Код схемы подключения: (21 - четырехпроводные датчики с 1 нормально закрытым и 1 нормально открытым «сухими» контактами, 22 четырехпроводные датчики с 2 нормально закрытыми «сухими» контактами); Код диапазона рабочих температур (НТ - -45...+65°C, 2НТ - -60...+50°C, ВТ - -15...+105°C, стандартный диапазон без обозначения - -25...+75°C); Код исполнения (“У” - антикоррозионное исполнение, без обозначения - стандартное).
