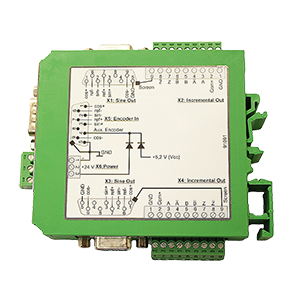

Motrona-SV210 сплиттер для энкодера

Разделитель синусо-косинусного сигнала с двумя синкосинусными (SinCos) и двумя инкрементальными (HTL или TTL / RS422) выходами. Используется для четкого распределения сигналов энкодеров Sincos и измерительных систем на несколько терминалов. Подключенные клеммы могут управляться сигналами SinCos или инкрементными импульсами. На два синусоидальных выхода распределитель подает синусоидальные сигналы того же формата, что и на входе, включая опорный импульс (если имеется). Для всех синусоидальных сигналов используется диапазон напряжений 1 Vpp с дифференциальными выходными каналами. Один вход кодировщика в формате SIN +, SIN-, COS +, COS-, REF +, REF- [1Vss]. Максимальная входная синусоидальная частота 500кГц при максимальном времени преобразования 200нс. Два сигнальных выхода в формате SIN +, SIN-, COS +, COS-, REF +, REF- [1 Vss]. Два импульсных выхода с форматом A / A, B / B, Z / Z [RS422, TTL, HTL. Электропитание: =17…30В. Корпус с креплением на DIN-рейку.
