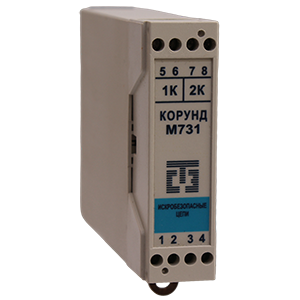

Двухканальный энергетический барьер искрозащиты с входными искробезопасными цепями уровня «iа». Предназначен для работы с устройствами, имеющими низковольтные выходные сигналы, не превышающие 6,8В: термометрами сопротивления, датчиками температуры, тензомостами и другими средствами измерения и промышленной автоматики, применяемыми в отраслях промышленности, связанных с получением, переработкой, использованием и хранением взрыво- и пожароопасных веществ. Барьеры размещаются вне взрывоопасной зоны. Маркировка взрывозащиты: [Exia]IIC/IIB/IIA. Максимальное выходное напряжение на клеммах искробезопасной цепи: не более 6,8В. Максимальный выходной ток короткого замыкания: 680мА. Предельный ток нагрузки: 250мА. Ток утечки при рабочем напряжении: не более 10мкА. Проходное сопротивление ветвей канала: 15/15Ом. Полоса пропускания: 0...40кГц. Выделение клемм взрывоопасной зоны: цветом (голубой). Метод повышения надежности работы барьера: троирование цепи шунтирующих TVS-диодов. Метод исключения взаимного влияния каналов и повышения помехоустойчивости при групповом монтаже: соединение TVS-диодов "звездой". Погрешность передачи сигналов: не более 0,1% от диапазона выходного сигнала. Изменение значения выходного сигнала, вызванное изменением температуры окружающего воздуха, на каждые 10°С: не более 0,1% от диапазона выходного сигнала. Межповерочный интервал: 4 года. Климатическое исполнение: УХЛ3. Температура окружающей среды: -10...+50°С. Степень защиты: IP30. Максимальное сечение провода для клеммных колодок: 2,5мм2. Материал корпуса: ABS. Габаритные размеры: 23х95х110мм. Монтаж: на рейку 35мм DIN46277. Масса: 0,12кг.
