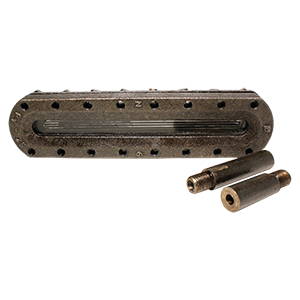

12кч11бк указатель уровня жидкости №4

Предназначен для непосредственного наблюдения жидкости в котлах, сосудах, аппаратах и резервуарах для воды и других жидких неагрессивных сред. Отражение и преломление лучей света в гранях стекла обеспечивает показание уровня жидкости, принимающей темный оттенок. Указатель изготавливается в нескольких типоразмерах: №2, 4, 5, 6, 8, отличающихся габаритами, но имеющими одинаковый диаметр прохода. Каждый паровой котел должен иметь не менее 2-х водоуказателей 12кч11бк. Присоединительный диаметр 20 мм, условный проход Ду - 8 мм, рабочее давление Ру - 2,5 МПа, температура рабочей среды до 250°С. Монтируется с помощью запорных устройств 12с13бк, 12нж13бк, 12б1бк, 12б2бк, 12б3бк. Параметры указателя уровня жидкости №4: Н1 - 224 мм, Н2 - 174 мм, Н - 360 мм.
