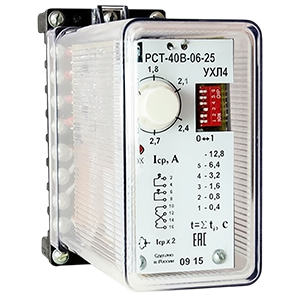

РСТ-40В-10-06-УХЛ4 реле максимального тока

Однофазное реле максимального тока с независимой выдержкой времени. Применяется в цепях переменного тока релейной защиты и противоаварийной автоматики в качестве органа, реагирующего на повышение тока в контролируемой цепи и срабатывающего с выдержкой времени. Предназначено для использования в различных комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям. Не требует питания от цепей оперативного тока. Выполнено на микроэлектронной элементной базе, поэтому обладает высокой виброустойчивостью и ударопрочностью, отсутствует вибрация контактов. Коэффициент возврата: не менее 0,9. Время замыкания замыкающего контакта при нулевой уставке по времени: 0,02...0,05с. Время размыкания замыкающего контакта при уменьшении тока с 10-кратного тока срабатывания до нуля: не более 0,06с. Климатическое исполнение: УХЛ4. Диапазон рабочих температур: -20...+55°С. Габаритные размеры: 137х90х180мм. Масса: 1,5кг. Структура обозначения: Серия (РСТ - реле статическое тока); Порядковый номер разработки (40); Код исполнения с выдержкой времени (В); Максимальная уставка по току в А (0,2; 0,6; 02; 06; 10; 20; 50; 60; 100; 200); Код максимальной уставки по времени (03 - 0,05...3,15с; 06 - 0,1...6,3с; 12 - 0,2...12,6с; 25 - 0,4...25,2с); Код вида и способа присоединения внешних проводников (1 - переднее присоединение с винтовыми зажимами, 5 - заднее присоединение с винтовыми зажимами); Климатическое исполнение (УХЛ4).
