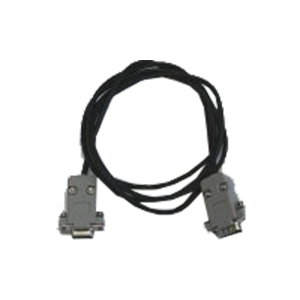

МУЛЬТИТЕСТ\\Кабель связи с ЭВМ (RS-232)

Предназначен для работы ЭВМ с одним прибором МУЛЬТИТЕСТ. Используется кабель НПКД.421593.003-01. Разъем ЭВМ - DB-9F, разъем МУЛЬТИТЕСТ - DB-9M. Соединяются контакты 2-3, 3-2, 5-5 разъемов ЭВМ и МУЛЬТИТЕСТ. Устанавливаются перемычки 4-6 и 7-8 на разъеме ЭВМ.Особенностью приборов МУЛЬТИТЕСТ является возможность работы нескольких приборов с одной ЭВМ без использования каких-либо устройств сопряжения. Для этого несколько приборов следует присоединить к одному из COM портов ЭВМ при помощи кабеля НПКД.421593.003-02 собранного по приведенной ниже схеме. Максимальное количество присоединяемых к одному порту приборов - 20.
