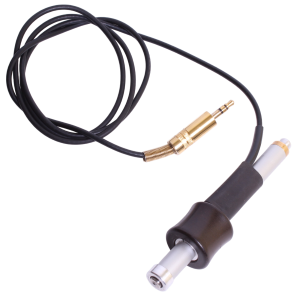

ТЭМП-2\\Датчик стандартный для твердомеров ТЭМП-2 (87х23мм)

Датчик релизует динамический принцип измерения твёрдости, основанный на определении соотношения скоростей падения и отскока ударника датчика, которое преобразуется электронным блоком в условные единицы твердости. Датчик состоит из направляющей трубки, механизма взвода, ударника, индуктивной катушки и опорного кольца. Взвод датчика осуществляется перед каждым измерением твёрдости. При этом происходит сжатие ударником основной пружины. При нажатии на спусковую кнопку шток разжимает удерживающий цанговый узел и пружина «выстреливает» ударник. Перемещаясь внутри направляющей трубки, ударник ударяется шаровидным индентором о поверхность измеряемого изделия и отскакивает от него. При этом постоянный магнит наводит в индуктивной катушке ЭДС, которая пропорциональна соответствующим скоростям падения и отскока ударника. Сигнал, полученный в индуктивной катушке при падении и отскоке ударника, передаётся по экранированному кабелю в электронный блок. Габаритные размеры: d23х87мм. Диаметр шаровидного индентора: 3мм. Твердость индентора: 1600HV. При замене одного датчика на другой необходима калибровка твердомера на образцовых мерах твердости.
