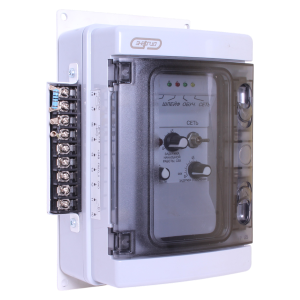

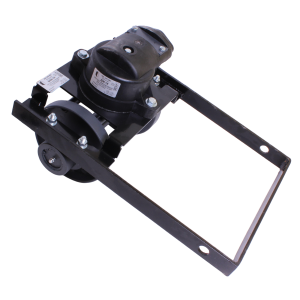

УКС-1 устройство контроля скорости (КС + БКВ-1К)

Утсройство УКС предназначено для контроля скорости ленты ленточного конвейера либо для контроля движения цепи точки по его трассе, а также для аваийной остановки конвейера. Модификация УКС-1 рассчитана на номинальную скорость ленты конвейера в пределах от 0,6м/с до 5,0м/с. Устройство состоит из аппарата контроля скорости КС и датчика бесконтактного контроля вращения БКВ-1К. Область и условия применения устройств: на обогатительных фабриках в соответствии с «Правилами безопасности в угольных шахтах». Аппарат КС должен устанавливаться в закрытых помещениях категории 3.1 по ГОСТ 15100-99 вне взрывной среды. Датчик БКВ-1К может устанавливаться вне помещения, а также во взрывной среде в соответствии с маркировкой взрывозащиты. Уровень взрывозащиты цепи подсоединения датчика в линии аварийного отключения конвейера: Иа. Степень защиты аппарата КС: IP65. Номинальное напряжение питания: ~220В/380В, 50Гц. Допустимые колебания напряжения питающей сети: 0,05...1,1 от номинального значения. Потребляемая мощность: не более 10ВА. Количество контактов выходного реле: 2з+1р. Количество контактов реле аварийного отключения: 1з. Чувствительность аппарата КС (амплитуда напряжения сигнала датчика): не менее 2В. Контролируемая величина снижения скорости ленты: не более 25%. Скорость движения ленты, при которой контролируется ее снижение: 0,6...5,0м/с. Скорость движения скребковой цепи, при которой контролируется движение: 0,4...1,6м/с. Выдержка времени на включение выходного реле: 2...6с. Выдержка времени на отключение выходного реле: 2...5с. Сопротивление шлейфа линии аварийного отключения конвейера: не более 50Ом. Ток короткого замыкания в искробезапасной линии аварийного отключения конвейера: не более 0,026А. Напряжение в искообразной линии аварийного отключения конвейера: не более    26В. Габаритные размеры аппарата КС: 15х120х175мм. Габаритные размеры датчика БКВ-1К: 400x280х250мм. Масса аппарата КС: 2кг. Масса датчика БКВ-1К: 12кг.
