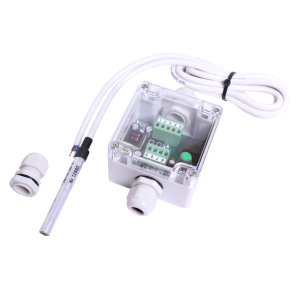

РДКС-03 устройство контроля скорости

Предназначено для блокировки промышленных механизмов при пороговом изменении их скорости. Состоит из магниточувствительного датчика ДМ-10 и реле скорости. При прохождении рядом с датчиком постоянного магнита, закреплённого на движущемся объекте, на вход реле поступают электрические импульсы, частота которых пропорциональна линейной или угловой скорости механизма. При её пороговом изменении устройство выдаёт релейный выходной сигнал, которым можно отключить контролируемый механизм либо включить предупредительную сигнализацию. Диапазон частот входного сигнала: 0,01...20Гц. Максимальное расстояние между магнитной шайбой и рабочей поверхностью датчика (зона действия): 15мм. Максимальное расстояние между центральной осью магнитной шайбы и центральной осью датчика (допустимая несоосность): 7,5мм. Порог срабатывания по скорости (регулируемый): 1...30% с шагом 1%. Задержка срабатывания по скорости (регулируемая): 1...20с с шагом 1с. Тип выходного сигнала: одна группа переключаемых контактов реле. Максимальное коммутируемое напряжение: 250В. Максимальный коммутируемый ток: 2А. Потребляемая мощность: не более 4Вт. Напряжение питания: ~187...242В, 49...51Гц. Длина линии связи между датчиком и реле: до 300м. Напряжение в линии связи между датчиком и реле: не более 18В. Ток, потребляемый датчиком: не более 0,035А. Диапазон рабочих температур: -40...+40°С. Степень защиты: датчика - IP68, реле - IP65. Масса: датчика - 0,15кг, реле - 0,4кг.
