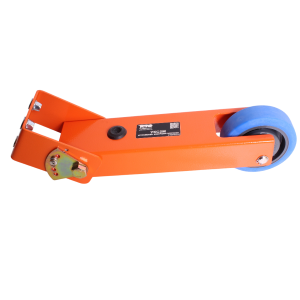

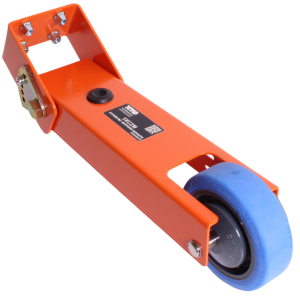

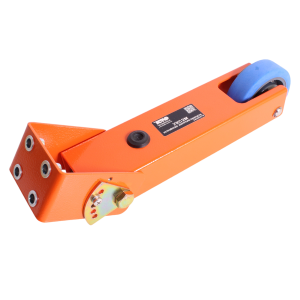

УКС-2М устройство контроля скорости

Предназначено для получения электрического сигнала, используемого для контроля движения и скорости конвейерной ленты в системах управления и автоматизации конвейерной автоматики. Используется совместно со встраиваемым индуктивным датчиком в прямоугольном корпусе размером 50х25х10мм (например, ISB I4P-31P-5-LZ-С). Датчик в комплект поставки не входит. Датчик устанавливается на подпружиненном рычаге с роликом, который жестко связан со стальной шестилепестковой пластиной (крыльчаткой). При движении конвейерной ленты ролик вращается на оси, а лепестки крыльчатки поочерёдно входят в чувствительную зону датчика и переключают его состояние. Скорость конвейерной ленты пропорциональна частоте коммутации датчика. Устройство устанавливается над лентой конвейера в любой зоне, где не предполагается наличие груза на ленте. Для крепления устройства в его основании имеются 4 отверстия М8. Диапазон номинальной скорости ленты согласно ГОСТ 22644: 0,25...10м/с. Отверстия (пазы) для крепления датчика: 2 паза 3,6. Материалы изготовления: металлические детали - углеродистая сталь с полимерно-порошковым покрытием, ролик - пластмасса, поверхность качения - резина. Диапазон рабочих температур: 45...+65°С. Габаритные размеры: 318х147х108мм. Диаметр ролика: 100мм.
